teplotní senzory
Pt100 a Pt1000
PT senzory patří do kategorie platinových teplotních senzorů dle ČSN EN 60751, kde je platinová odporová vrstva napařena na keramický substrát. Na platinovou vrstvu jsou navařeny připojovací vodiče. Pro upevnění vodičů a odlehčení od tahu je aplikována další skleněná vrstva. Senzory PT jsou k dispozici v různých variantách PT100, PT500, PT1000. Mají malé rozměry, vyšší přesnost a rychlou reakční dobu.
oblasti užití
senzory Pt100 a Pt1000
Platinové senzory jsou označovány podle hodnoty odporu v Ω při teplotě 0°C v hodnotách odporu R0. Tedy senzor PT 100 má odpor 100 Ω, senzor PT 500 odpor 500 Ω, senzor PT 1000 odpor 1k Ω atd. Nejběžnější jsou však typy PT100 a PT 1000 a podle mezinárodního doporučení IEC 751 se dělí do dvou tolerančních tříd A (rozsah -200°C až +650 °C) a B (rozsah -200°C až +850°C).
Jedna z charakteristik odporových senzorů teploty je teplotní koeficient TCR. Je definován jako střední relativní změna odporu na stupeň Celsia mezi teplotami 0°C až 100°C, běžně se uvádí jako TCR = 3850 ppm /°C.

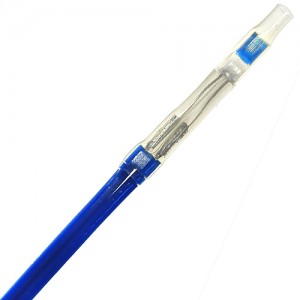

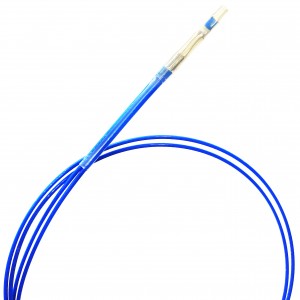

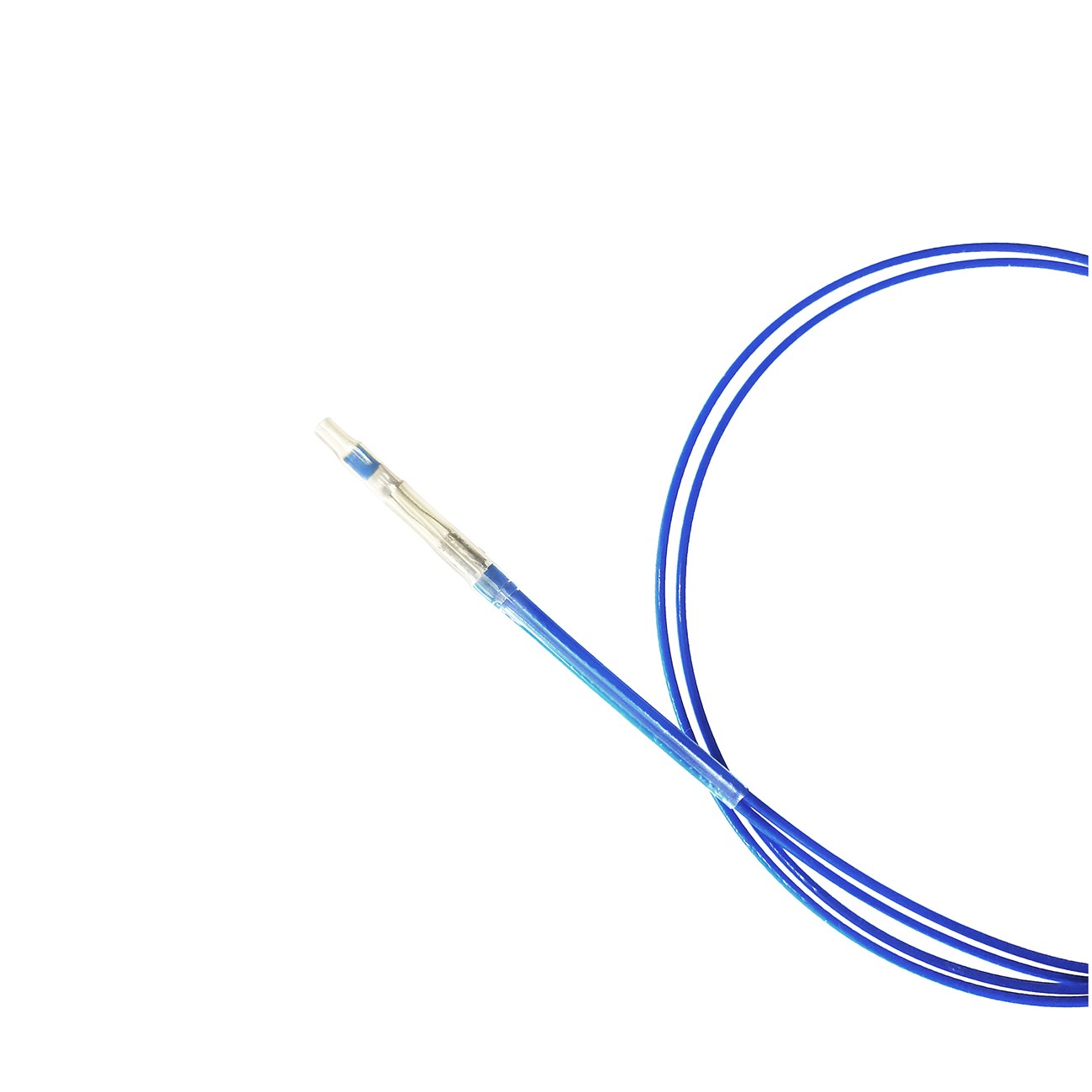

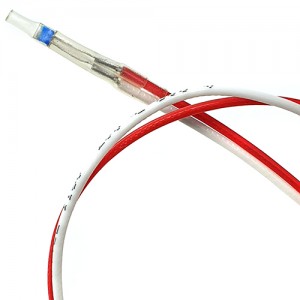

PT senzory nachází různorodé využití zejména v klimatizační a ventilační technika, medicínská a laboratorní technika, měření a regulace, automotive. U nás zaměřujeme výrobu senzorů v provedení jako snímače teploty vinutí elektromotorů a transformátorů, kde k samotnému čidlu jsou připojeny vhodnou metodou (většinou pájením) připojovací vodiče a tělo čidlo je spolu s připojenými vodiči izolováno pomocí smršťovací hadičky většinou ve dvou vrstvách pro dosažení odpovídající elektrické pevnosti.
jsme zaměření na
- výrobu konfekce s čidly PT 100, PT 500 a PT 1000
- zkoušky průrazného napětí
- měření RT charakteristiky
- individuální řešení konstrukce senzoru, přívodních vodičů a izolace
Bc. Jan Kovář
