optické rozvaděče a patchcordy

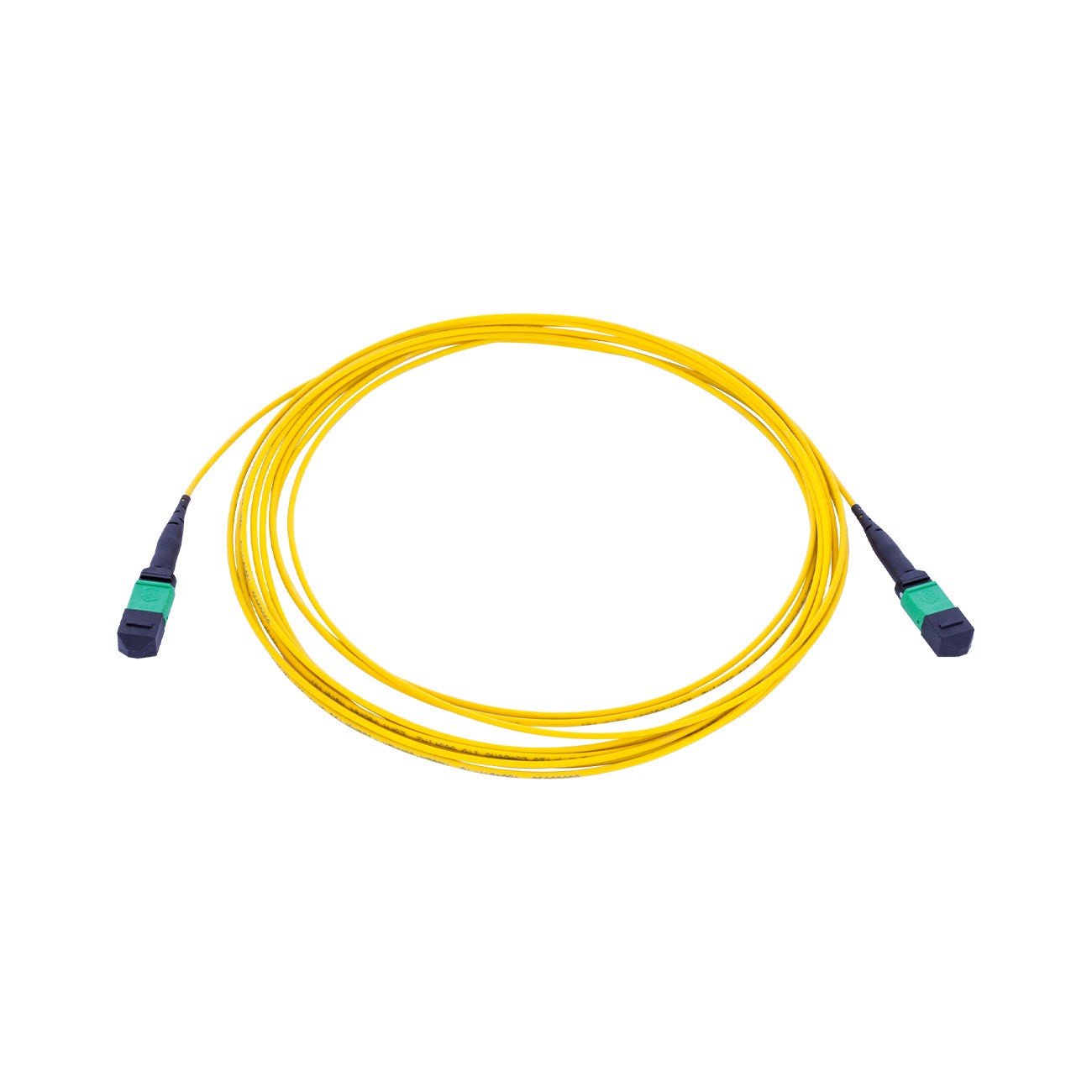

Patchcordy slouží k propojení 19“ CTB rozvodného boxu umístěného v racku s aktivním zařízením základnové stanice. Vzhledem k jejich provedení jsou vhodné pouze pro zapojení uvnitř budov. Konektory jsou v konfiguraci „uniboot“, duplex nebo simplex s LC konektory, popřípadě s konektory SC, FC nebo E2000. Lze dodat i patchcordy s push-pull technologií ke snadnější manipulaci. Tloušťka optického kabelu je 2 mm. Huber+Suhner nabízí i možnost zaměnitelných duplexních konektorů.
Počátky společností HUBER a SUHNER sahají do roku 1864, společnou fúzí roku 1968 vznikla společnost, jež má dlouhou tradici v inovacích a po celou dobu si zachovala vedoucí postavení v oblasti metalické, radiofrekvenční i optické konektivity pro náročné aplikace.
oblasti užití

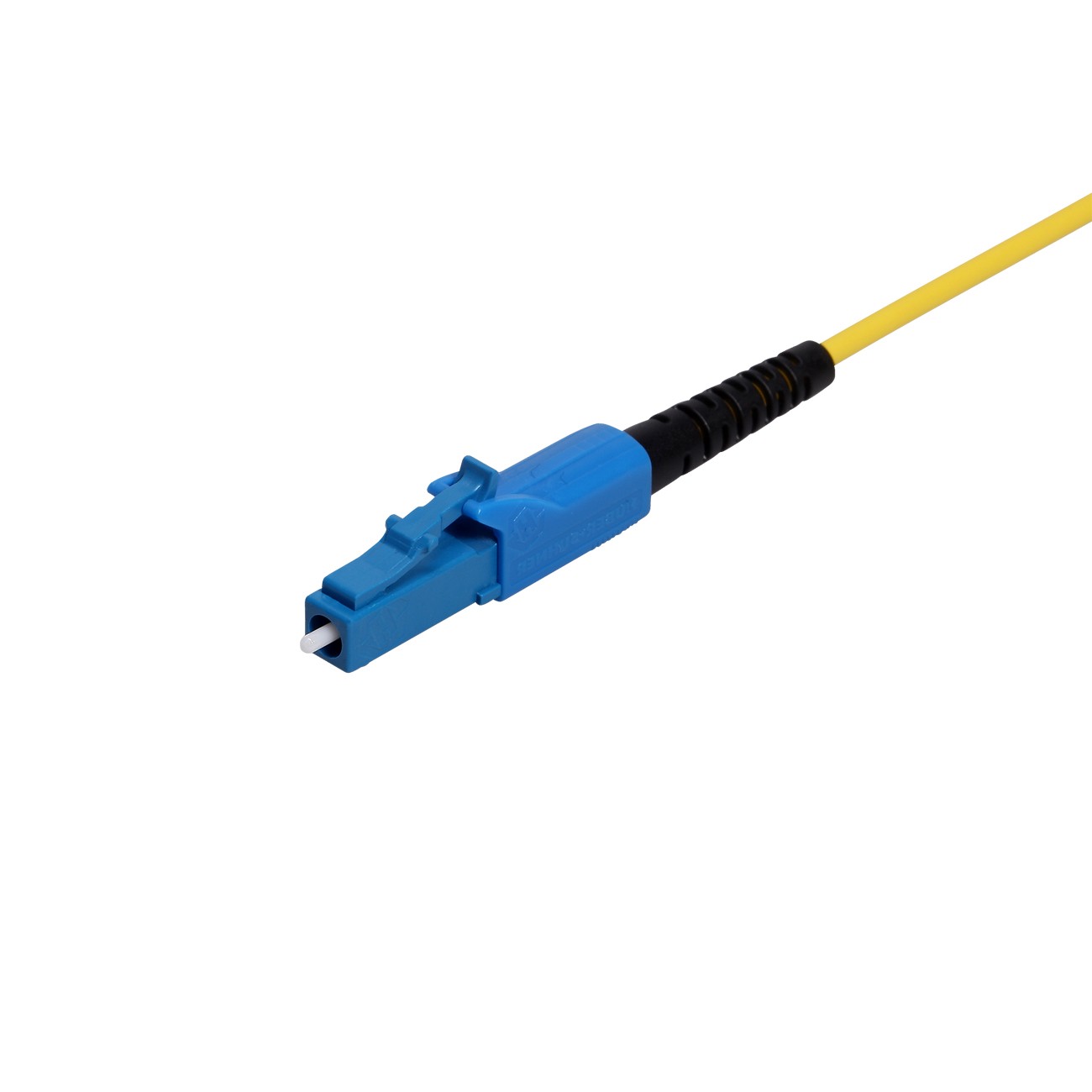

typy LC patchcordů
- SM – použití optického vlákna pro singlemode v závislosti na provedení, s délkami kabelu od 0,5m až do 20m
- MM – použití optického vlákna pro multimode OM3 v závislosti na provedení, s délkami kabelu od 1m po 10m
typy SC patchcordů
- SM – použití optického vlákna pro singlemode s délkami kabelu od 1m až do 20m
- MM – použití optického vlákna pro multimode (OM1 až OM4) v závislosti na použité technologii od 1m do 20m
Veškeré patchcordy jsou testovány na ohyb, teplotní změny, průnik vody, ohnivzdornost v rámci CPR normy, tažnost, odolnost proti rozdrcení, náraz, opakovaný ohybu, zkroucení a zamotání.
dokumenty ke stažení |
|
| Fibre optic assemblies catalogue.pdf | |
Ing. Jiří Lošťák
